Fuente de Alimentación sencilla con fuente de PC

"Como hacer una fuente de alimentacion casera"

Que aficionado a la electrónica o persona interesada en el testeo de cualquier circuito electrónico no se ha visto en el dilema de como alimentarlo para poder probarlo. Aquí os presentaré como hacer una "fuente de alimentación con fuente de PC"

De niño aún recuerdo usar pilas y más pilas de las llamadas de "petaca", las cuales eran grandes (si las comparamos con las pilas que existen a día de hoy) pero muy útiles porque nos daban un voltaje de 4,5V, ideal para casi cualquier circuito electrónico tanto analógico como digital. Lo malo de estas como todos bien sabéis es que tenías poca duración en función del consumo que le pidiéramos y el tiempo que esta fuera usada .... je,je,  eso dependía de lo mucho o poco que nos gustase el inventillo que hubiéramos creado ....

Hace años el hacer un "fuente de alimentación" con distintos voltajes y entrega de corrientes elevadas era bastante caro desde el punto de vista del diseño y de los componentes a usar. A día de hoy esto se ha convertido probablemente en algo más inmediato. Además y si a todo esto lo que usamos es un poco de ingenio y echamos mano de algún equipo antiguo que probablemente tengamos por casa, podamos obtener algo como lo que os voy a mostrar y por supuesto vamos aprender a construir.

Seguro que tenéis por casa algún PC antiguo que ya ni uséis, pues bien en este caso le podéis quitar perfectamente la fuente de alimentación y con ella vamos hacer la nuestra que nos valdrá para probar y testear casi cualquier circuito (por no decir el 99%).  Habrá que modificar, añadir o mejorar algunas cosas para al final tener un fuente de alimentación personalizada muy práctica y económica.

Mi idea es mostraros como construir un fuente de alimentación con los siguientes voltajes y corrientes de entrega:

+3V a +25V  (Variable)

+5V (Fija)

-5V (Fija

+12V (Fija)

-12V (Fija)

+3,3V (Fija)

Permitirme  .... unos días de tiempo para recopilar las fotos y bocetos del esquema para mostraros con más claridad como hacerla ....

Siento el parón, pero al final no he podido hacerlo antes. He dejado las fotos más significativas de la evolución que fue teniendo la F.A. En cuanto pueda adjuntaré el esquema electrónico para que lo echéis un vistazo. Creo que tendré que añadirlo en sucio porque me llevará tiempo pasarlo a limpio ...

También intentaré explicar como funciona, como se construye desde cero, que componentes harían falta, que herramientas necesitáis, no se ... todo eso que uno se plantea cuando quiere hacer algo de verdad!

Como se puede observar la primera foto es un buen lio ... no se ve mas que cacharros y cables por todas las partes ....

Estas son las primeras pruebas de medición para comprobar que las fuentes funcionan correctamente.

La fuente de alimentación del PC tuneada para poder usarla para nuestro proyecto.

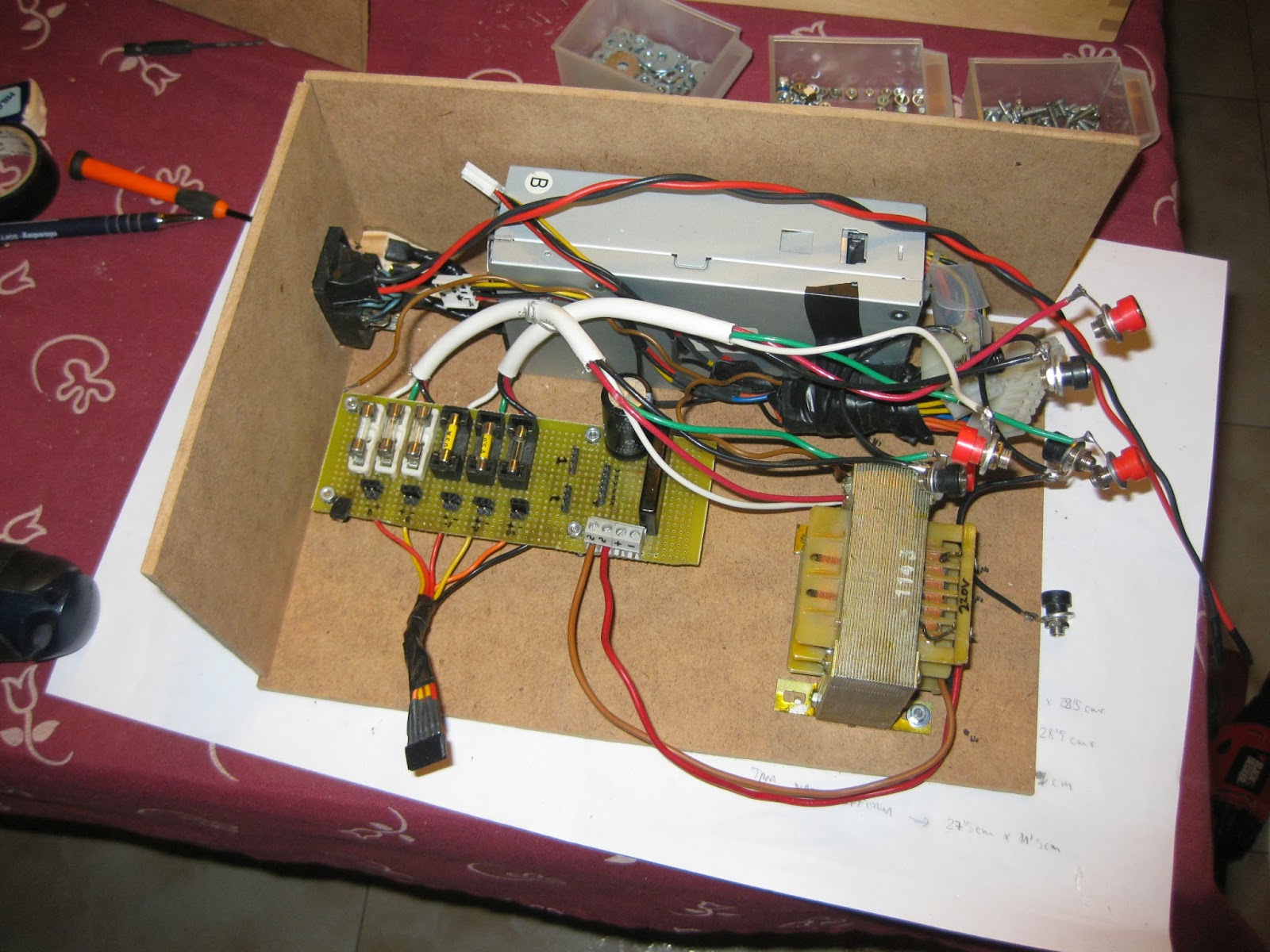

Ensamblado de la fuente de alimentación principal y variable en la caja definitiva.

Vista interior de como queda todo el cableado y conexionado de la F.A. finalizada.

Primeras pruebas de verificación de que todo funciona correctamente ...... je,je,je ....  Claro que funciona .... como no! Ahí esta la "Fuente de alimentación casera"

Y por supuesto los esquemas, aunque eso sí, en sucio .... (os pido disculpas, de todas formas, cualquier aclaración, indicádmela)

Hasta pronto....!

----------------------------------------------------------------------------------------------------------------------------------------------------------------
