"Juguete Grabador de Voz" o "Puppy talker" con "Integrado para grabar sonidos" o "Integrado para grabar audio" con el "ISD1820"
Buenas de nuevo, en esta entrada os voy a presentar el trabajo que finalmente quedo bastante chulo, al menos fue lo que le dijeron los amigos de mi hijo cuando lo llevó al cole. La idea surgió cuando un día en un centro comercial uno de mis hijos no hacia más que hablar a un libro que emitía sonidos, pensando que este decía lo que hablaba. Ahí fue donde me dio una idea para hacer un invento electrónico que fuera capaz de grabar durante unos segundos la voz y a continuación reproducirla para que él mismo la reconociese.
Pues bien .... ese era el objetivo y esto fue lo que finalmente obtuve:
Os muestro que es lo que lleva por dentro ..... pero no os asustéis!
Ya se que no ha quedado muy estético el circuito, pero .... si os cuento lo que tardé en hacerlo .... demasiado bien quedó para mi gusto. He de reconocer que no dispongo de mucho tiempo y aunque me gusta hacer las cosas bien y con calma, a veces cuando hay que terminar algo, por no dejarlo a medias, en estos casos prefiero acabarlo que no dejarlo empezado y que quede en un falso intento de haber querido hacer algo y luego nada de nada. Así en otro momento siempre se puede retomar para dar los remates finales y hacer las mejoras que anteriormente no se pudieron hacer.
En fin .... que más dará .... si lo importante es divertirse haciendo estas cosas....!!! Unas veces con más tiempo .... otras con menos.
La parte electrónica más elegante sería el integrado encargado de grabar la señal analógica a digital y luego reproducirla. Esto se hace con un integrado comercial con referencia: "ISD1820" o al "ISD1420"
Concretamente lo compre aquí:
Dado que obtenerlo en una tienda me valía muchíiiiisimo mas que comprarlo ya montado en un PCB y listo para funcionar. Así que la opción estaba clara. Me gusta cacharrear mucho pero cuando el coste se dispara cuando la otra alternativa es más económica esta claro, mejor volcamos el resto del esfuerzo en otras partes del diseño y así también nos ahorramos unos eurillos.
Una vez recibido vía internet, nos decidimos a probarlo para ver como demonios funciona el chisme. Pues bien os digo lo primero que os vais a encontrar:
1.Un pulsador rojo que pone REC y que hay que mantenerlo pulsado para que grabe. Se puede hasta un máximo de 20 segundos, mientras graba se enciende un luz y al finalizar creo recordar que parpadeaba. (parece poco tiempo pero para los niños en ese tiempo se les hace eterno, .... je,je,)
2.Un pulsador denominado PLAYE que reproduce todo lo que se haya grabado. Con pulsarlo una vez es suficiente, comienza desde el principio hasta el fin de la grabación.
3.Un pulsador denominado PLAYL que reproduce lo que se haya grabado mientras se mantenga pulsado o hasta que llegue al final.
4.Un conector blanco donde hay que conectar el altavoz. (Por cierto, el altavoz que viene junto con la tarjeta no es muy bueno que se diga...)
5.Un conector donde están todos los pines del ISD1820 disponibles así como la alimentación de la tarjeta. Concretamente funciona con 5V DC. Para lo cual yo use una pila de 9V DC y saque por medio de un regulador LM7805 los 5V DC necesarios.
Si mientras se pulsa PLAYL o PLAYE se pulsase a la vez REC, se comienza de nuevo una nueva grabación .... en fin ... que lo mejor es que cuando lo tengáis juguéis un poquito con él. Es muy sencillo. Aquí os muestro mi montaje inicial cuando estuve haciendo las primeras pruebas.
(Nota: Este esquema de componentes es simplemente gráfico y aproximado, sirve para hacerse una idea de los tipos de componentes usados. Si se quiere hacer el montaje, usad mejor el esquema eléctrico que os he dejado al final de la página, que en cuanto pueda lo pasaré a limpio)
IMPORTANTE: Al probarlo me encontré con el pequeño problema que la señal de salida (la señal azul que muestra la pantalla del osciloscopio) que sale de la tarjeta hacia el altavoz venía con poca potencia. Esto hacía que el invento no valiese, puesto que apenas se escuchaba lo que había grabado. SOLUCION: usar un amplificador de potencia que le diese bastante señal y así poder oírse perfectamente. Esto lo hice con un integrado que en alguna otra ocasión ya había usado que es el "TDA2002" o bien el "TDA2003". Precisamente es la señal de color amarilla que se muestra en la pantalla del osciloscopio. Como se puede apreciar la señal esta perfectamente amplificada, hasta el punto que puede llegar a saturarse si al grabar hablamos muy alto o bien nos acercamos mucho al micrófono. Lo que hice para evitar esto fue, meter un potenciometro para regular la señal de entrada y así poderlo ajustar a nuestro gusto y medida. Esto se puede apreciar en el circuito del amplificador de potencia.

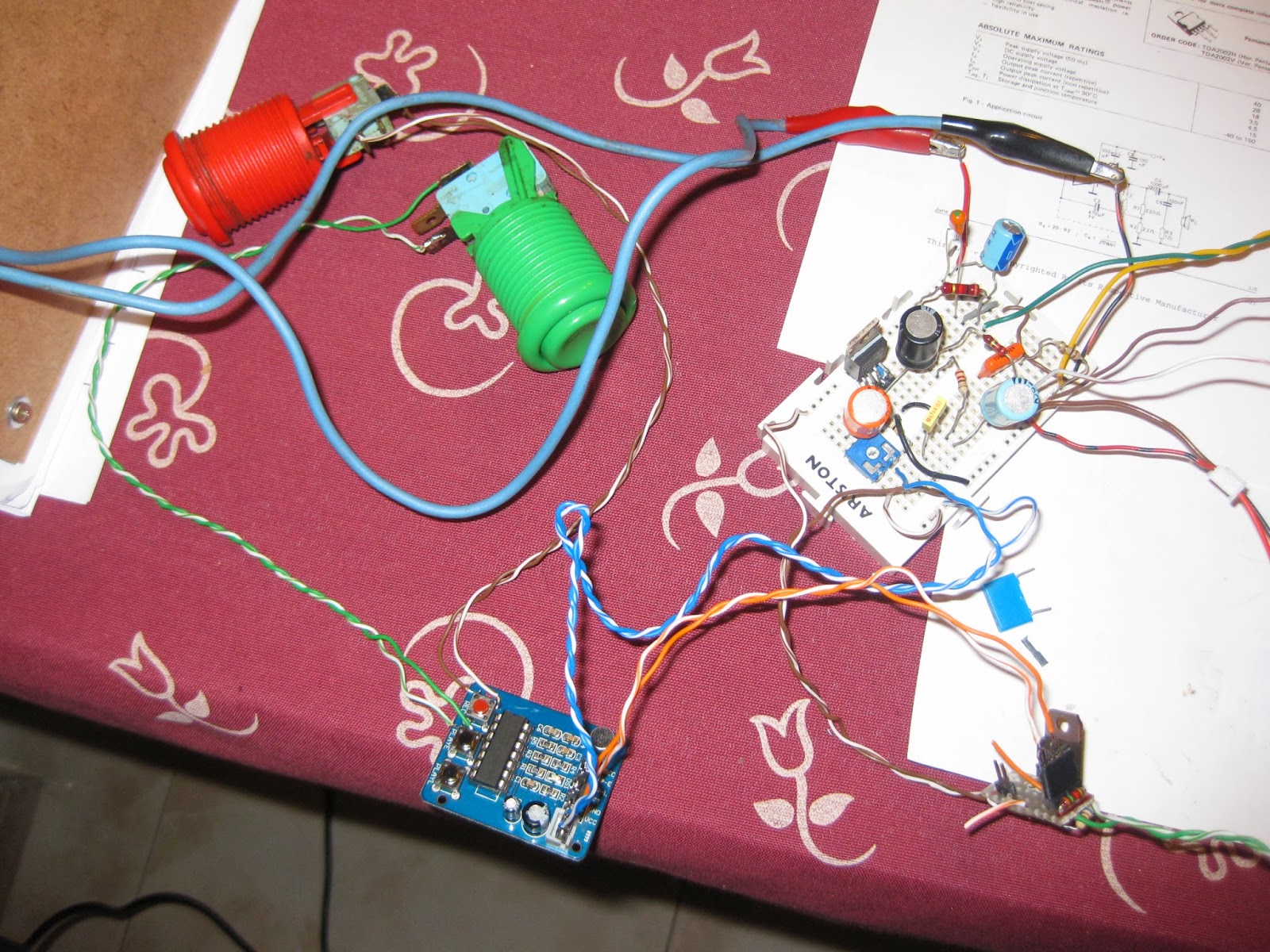

Como podéis observar lo que hice fue colocar en paralelo otros pulsadores externos, tipo vídeojuego. Son mucho más cómodos y fáciles de instalar. Precisamente fueron los que usé como ojos del perrito.
Una vez que comprobé que grababa bien y el nivel de señal y amplificación era correcto, pasé a implementar el circuito amplificador en un PCB, pues como veis las pruebas las hice sobre protoboard. Esto fue como quedó:
Una vez montado el amplificador de potencia sobre placa de circuito impreso, pasé a conectarlo con el resto del circuito, como podéis apreciar en esta otra foto. En mi caso, elegí como soporte físico un libro que hacía poco tiempo que mi hijo rompió y que precisamente la portada era un perrito, justo el que habéis visto al empezar a leer esta entrada de blog. Pues mira por donde .... quien me lo hubiera dicho, para lo que me sirvió aquel libro que esta roto!!
Siguiendo con el montaje y ensamblado del mismo de un forma rápida, quedó de la siguiente manera.
Y como no, no podía faltar unos vídeos de ejemplo del funcionamiento del "perrito hablador" o "Juguete Grabador", eso ya como lo prefiráis llamar.
Y los esquemas (eso sí, como siempre en sucio y a lápiz, pero bueno ... algún día de estos los pasaré todos a limpio, je,je,je.) de como finalmente lo construí.
Ya sabéis......, ahora a que disfruten los niños con el juguete ......
Hasta pronto.....!!!
Un saludo.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
Por favor, si te ha gustado el blog, te ha ayudado o has visto algún proyecto interesante del que te has podido descargar alguna documentación por favor deja algún comentario. Gracias.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
Qué bien proyecto. Podrías subir bien el diagrama? No lo distingo bien... Gracias por el aporte
ResponderEliminarHola Saturnino,
ResponderEliminarComentarte que tengo roto mi ordenador. Me temo que he perdido seguramente todo o casi todos mis datos. Necesito repararlo y ver que puedo recuperar de toda la información y datos que tenía.
Sobre lo que me comentas de subir el diagrama, ¿que necesitas exactamente? Que no distingues bien que te puedo explicar aquello que no entiendas o incluso colgar cualquier aclaración.
Tengo en mente pasar todos los esquemas que hago a mano a esquemas hecho con programas electrónicos, pero al final es lo de siempre, .... el tema tiempo. Pero ya me había propuesto que cualquier esquema que haga lo colgaré en ambos formatos, como ya hice en mi ultima entrada del Blog. Como tengo roto el ordenador no puedo subir el esquema hecho con algún programa electrónico, pero como te he comentado, si quieres que te aclare alguna duda que tengas respecto al mismo dímelo.
Un saludo.
Al conectar los negativos en el lm7805 no funciona. Tengo que usar dos fuentes :/
ResponderEliminarHola Saturnino,
ResponderEliminarNo entiendo bien a lo que te refieres con los negativos en el LM7805. El negativo es el pin 2, que se corresponde con el pin central. El pin 1 es la entrada y el pin 3 es la salida del regulador, que da los 5V, siempre que el valor de la entrada (Pin 1) supere los 8V aproximadamente. No es necesario usar dos fuentes. Quizás te este confundiendo las fechas que he usado para indicar las tensiones de entrada y salida al regulador. ¿Te he aclarado tu duda?
Un saludo.
hola, ruben, no se si estaras por aqui aun, tengo un circuito grabador de voz de 20 segundos ref. 310430 de la pagina superinventos.
ResponderEliminarsi el play lo dejas pulsado se repite la grabacion, si puedes mirar este circuito sabes si podria quitar la repeticion ciclica ? me hace mucha falta.
gracias por la molestia.
saludos
pedro
Hola Pedro, sobre la pregunta que me haces de tu circuito ref 310430 de la página que comentas, según he mirado te debería funcionar correctamente según se describe en las características y de este modo:
ResponderEliminarPara reproducir el mensaje, basta con pulsar brevemente sobre el pulsador de reproducción, y el mensaje es enviado a salida de altavoz a la vez que se enciende el led rojo informando de que esta en funcionamiento. Si se mantiene pulsado el pulsador de reproducción de forma continua, el mensaje se reproduce constantemente sin fin. Si se pulsa mientras está reproduciendo, se detiene inmediatamente el audio.
No se, comprueba esto mismo y si te sigue sin funcionar envía algún dato más o indícame como haces la secuencia de grabación/reproducción.
Un saludo.
gracias por contestar, perdona no suelo andar mucho por internet,
ResponderEliminarya llame al fabricante o vendedor mejor dicho me respondieron muy amable en poco tiempo y me dijo que no se puede que lo hace internamente el microchip, funcionar tal como lo venden me funciona perfectamente, lo que yo preguntaba era que queria dejar mantenido el pulsador del play fijo sin soltarlo y se reproduriera solo una vez hasta soltar y nueva orden, pero eso no era posible,
gracias por tu atencion.
saludos
