"Control Arduino with VB.NET"

Buenas a tod@s,

Espero con esta nueva entrada poder contribuir con mi granito de arena a ayudar a todos aquellos que os habéis animado en el mundo de la electrónica a intentar hacer alguna aplicación con "Visual Basic .NET y Arduino". Sin más preambulos aquí esta todo lo que necesitáis.

Os presento la aplicación "Control Arduino with Visual Basic .NET by RS232-USB" realizada en "VB .NET para controlar Arduino" Uno, cuyo microcontrolador es el ATMega328P-PU. Con ella podréis manejar a vuestro gusto cualquiera de los puertos de I/O de la tarjeta, tanto los pines digitales, como los PWM así como también los analógicos.

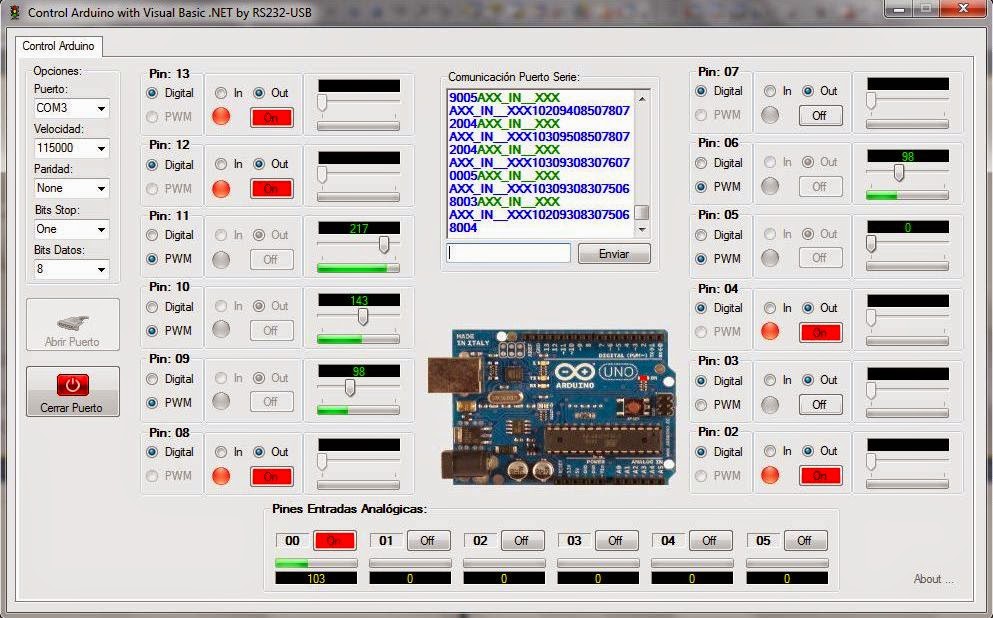

Esta es la fachada de como ha quedado la aplicación:

"VB.NET Arduino"

Aquí os muestro la tarjeta que he usado para el control y las pruebas:

Y un pequeño esquema con el montaje:

En este par de vídeos os muestro como manejar la aplicación de "VB .NET para controlar Arduino"

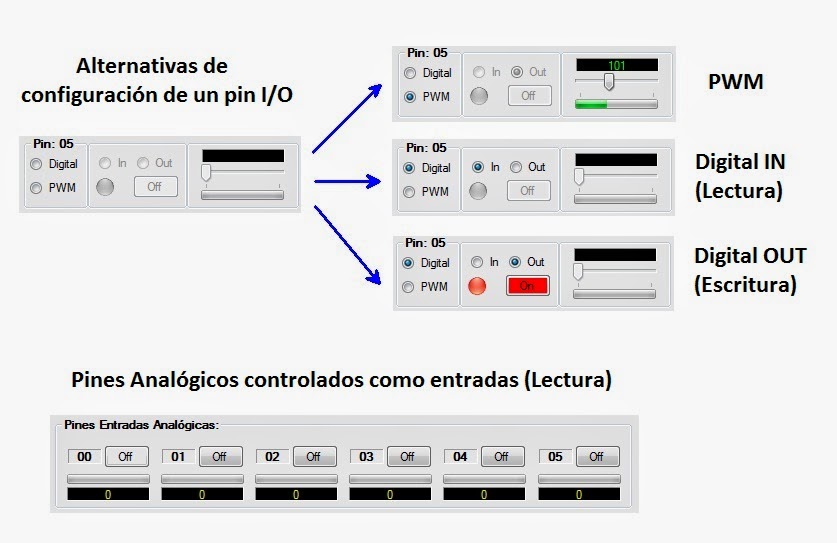

En esta imagen os muestro las alternativas de configuración software que se puede hacer de los pines I/O del Arduino (aunque no todos los pines soportan la configuración PWM). Lo mejor es usar el datasheet del microcontrolador ATMega328P-PU, para aclarar cualquier duda sobre las posibles configuración de cada pin de I/O.

De todos modos en el código tanto del Arduino como en el de la aplicación de Visual Basic .NET os he dejado explicado los comandos de las tramas de comunicación enviadas y lo que significa cada valor. Como podeis observar es un protocolo que me he inventado y que no tiene porque ser de esta manera, cada uno puede hacerse el suyo acorde a sus necesidades o a su gusto.

  // SALIDA PWM  / PWM OUTPUT
// In this case, for do any actions with PWM the received command must be:
// Example: P03_OUT_125
// Where
 //       inDatoVB[0] = P --> PWM PIN
//       inDatoVB[1] = Number of the pin (tens)
//       inDatoVB[2] = Number of the pin (units)
//       inDatoVB[3] = Always Character '_'
//       inDatoVB[4] = Character 'O' -->
//       inDatoVB[5] = Character 'U' -->   Type of PIN OUTPUT
//       inDatoVB[6] = Character 'T' -->
//       inDatoVB[7] = Always Character '_'
//       inDatoVB[8] = Units value -->
//       inDatoVB[9] = Tens value -->      value XXX To PWM
//       inDatoVB[10] = Hundreds value -->


  //SALIDA DIGITAL / DIGITAL OUTPUT
// In this case, for do any actions with DIGITAL OUT the received command must be:
// Example: D03_OUT_XX0
// Where:
 //       inDatoVB[0] = D --> DIGITAL PIN
//       inDatoVB[1] = Number of the pin (tens)
//       inDatoVB[2] = Number of the pin (units)
//       inDatoVB[3] = Always Character '_'
//       inDatoVB[4] = Character 'O' -->
//       inDatoVB[5] = Character 'U' -->   Type of PIN OUTPUT
//       inDatoVB[6] = Character 'T' -->
//       inDatoVB[7] = Always Character '_'
//       inDatoVB[8] = Always Character 'X'
//       inDatoVB[9] = Always Character 'X'
//       inDatoVB[10] = State of the out PIN --> Value 0 or 1


  //ENTRADA DIGITAL  / DIGITAL INPUT
// In this case, for do any actions with DIGITAL IN the received command must be:
// Example: D03_IN__XXX
// Where:
 //       inDatoVB[0] = D --> DIGITAL PIN
//       inDatoVB[1] = Number of the pin (tens)
//       inDatoVB[2] = Number of the pin (units)
//       inDatoVB[3] = Always Character '_'
//       inDatoVB[4] = Character 'I' -->
//       inDatoVB[5] = Character 'N' -->   Type of PIN INPUT
//       inDatoVB[6] = Always Character '_'
//       inDatoVB[7] = Always Character '_'
//       inDatoVB[8] = Always Character 'X'
//       inDatoVB[9] = Always Character 'X'
//       inDatoVB[10] = Always Character 'X'


  // ENTRADA ANALOGICA / ANALOG INPUT
// In this case, for do any actions with ANALOG INPUT the received command must be:
// Example: A03_IN__XXX
// Where:
 //       inDatoVB[0] = A --> ANALOG PIN
//       inDatoVB[1] = Number of the pin (tens)
//       inDatoVB[2] = Number of the pin (units)
//       inDatoVB[3] = Always Character '_'
//       inDatoVB[4] = Character 'I' -->
//       inDatoVB[5] = Character 'N' -->   Type of PIN INPUT
//       inDatoVB[6] = Always Character '_'
//       inDatoVB[7] = Always Character '_'
//       inDatoVB[8] = Always Character 'X'
//       inDatoVB[9] = Always Character 'X'
//       inDatoVB[10] = Always Character 'X'

En esta otra imagen, podéis observar los comandos que se envían vía serie al Arduino para que el Software en Visual Basic .NET los interprete y en consecuencia actúe sobre los pines I/O.  Como podeis comprobar los comandos que se encuentran de color verde son los comandos que he construido desde la aplicación de VB.NET para enviar al arduino y que anteriormente os he explicado unas lineas más arriba.

Esta es la estructura de como he dejado las regiones del código de la aplicación:

Pues bien, aquí os dejo todo el código de la aplicación realizada con Visual Basic .NET:

Código de la Aplicación "Control Arduino with VB .NET"

 (Incluye el código .ino para Arduino y todo el código Visual Basic .NET más la libreria .dll del Led)

Haz click para descargar

Por cierto, la libreria .dll del led a la que me refiero es la que se encuentra en otra página de este mismo blog.

http://proyectoselectronicacreativa.blogspot.com.es/2014/10/user-control-led-with-visual-basic-net.html

(Precisamente, esto fue, lo que me hizo retrasar la publicación completa de esta entrada, pues hasta que no finalice el control LED .dll no decidí publicarlo, pues quería hacer uso de la misma como ejemplo de uso de este mismo control)

Y el código fuente que habría que volcar en el Arduino. Lleva algunos comentarios así como la explicación del protocolo que me he generado:

Código fuente para la tarjeta de Arduino.

https://drive.google.com/file/d/0By2_W81NKkeAOHMxWEI3VzhaVEk/view?usp=sharing

Pantallazo de como es programado con éxito el fichero de configuración para el Arduino.

Finalmente os dejo también un par de vídeos donde se ven como se maneja la aplicación software junto con la placa board de pruebas. En ellos veréis el  funcionamiento completo de control sobre todos los pines I/O.

Espero que os guste y que a partir de este ejemplo podáis hacer vosotros vuestras aplicaciones de control con Arduino personalizadas para vuestras aplicaciones. ....¡Ánimo!...

Ya estoy en marcha con nuevos ejemplos ....!!

Un saludo y hasta pronto.

----------------------------------------------------------------------------------------------------------------------------------------------------------------

Por favor, si te ha gustado el blog, te ha ayudado o has visto algún proyecto interesante del que te has podido descargar alguna documentación por favor deja algún comentario. Gracias.

----------------------------------------------------------------------------------------------------------------------------------------------------------------


Aclaraciones para algunos de los comentarios que me han pedido por email:


-------------------------------------------------------------------------------------------------------------------------

PREGUNTA DE:

Jacobo Rodriguez Herrera <jotarodriguez_@hotmail.com>

Buenas tardes Rubén,

Me dirijo a ti pues he estoy intentando lanzar al mundo Arduino pero sin exito y me empiezo a desanimar un poco.

A ver si me puedes echar un cable ya que he visto tus videos y blog y eres todo un experto, enhorabuena!

Tengo un arduino uno, y una pequeña aplicación en VB con un contador, lo que prentendo es : que al cerrar un interruptor en el arduino, me cuente +1 en el contador.

es decir , por cada 1, sumar 1 en el contador de VB

lo que me ocurre actualmente...

* tengo el contacto cerrado, y el contador en visual basic me corre hacia delante. cuando lo abro para, y si cierro continua corriendo este contaje.

ejemp: cierro. un segundo. el contador se pone a 300, abro, para el contador, cierro dos segundos , se pone a 900

Espero que me puedas echar un cable por favor.!! no logro encontrar nada que me pueda servir en internet.

Gracias!

RESPUESTA:

Hola Jacobo,

No termino de entender exactamente lo que necesitas. Te digo y te intento dar alguna solición si lo he entendido bien. Si usas un contador para contar el numero de veces que pulsas o mejor dicho que abres y cierras un interruptor, ¿por que usas un contador de tiempo? Y no una simple variable que almacenes ese número de veces y luego lo muestres en un textbox. Pues es lógico que si usas un timer cada vez que lo habilitas te estará contando y no podrás usarlo para contar el número de veces que abres o cierras el pulsador, en todo caso para medir el tiempo que esta abierto o cerrado. Esto es importante. Ahora, que lo necesites así por algo en concreto ... eso ya es otra cosa.

Por lo demás para hacerlo como yo te digo sería de la siguiente manera explicado con palabras (luego paso a código):  Incluir en la rutina de sondeo del Timer para el pin donde este conectado el interruptor (que esta rutina si que deberá estar hecha con un timer de VB)  una variable de tipo booleana o bien de tipo integer que te recuerde el estado del interruptor la primera vez que cambie de valor y sumar uno a la variable que tengas definida como contador y cambiarla de estado la primera vez que cambie de estado el interruptor. Sería algo así, te lo describo sobre este mismo proyecto que hice para controlar todos los pines de Arduino y así podrás incluirlo y borrar aquello que no te sea necesario.

Te lo he codificado para todos los pines Digitales, pues no se que pin exactamente estaras usando, por eso veras que las variables que almacenan el número de estados de ON y OFF del interruptor son arrays.

SOLUCION 1: Modificar el fichero frmMain.vb

En el fichero "frmMain.vb" busca esta parte del código e introduce lo que te marco con un rectángulo rojo. Se corresponde con el Timer que actualiza el color del estado del Led del Pin 2. Ahi si incluyes este código hará lo que necesitas:

SOLUCION 2: Modificar el fichero CommManager.vb

Se definen en el fichero de Modulo_1 las variables globales a usar:

En el fichero "CommManager.vb" busca esta parte del código e introduce lo que te marco con un rectángulo rojo:

Y eso es todo. Te tendría que funcionar correctamente. Cada vez que cambies el estado del pin donde hayas conectado tu interruptor (que en esta caso yo lo he hecho para el PIN 2) tendrás en la posición correspondiente de las variables de arrays (Contador_On y Contador_Off) definidos, el número de veces que has pasado el pin a nivel "On" o a nivel "Off" respectivamente.

Por último solo te falta recuperar de algún modo en la parte gráfica el valor de las veces que el interruptor cambia de estado de On y Off, pero eso simplemente puedes hacerlo con un control textbox o un tipo label por ejemplo.

De todos modos si necesitases cualquier aclaración, por favor no dudes en decírmelo.  Además lo dejo de manera pública por si a alguien más tuviera una necesidad igual a la tuya.

Un saludo.
-------------------------------------------------------------------------------------------------------------------------
