Buenas,
Aquí os adelanto la nueva entrada en la que estoy trabajando, un "control remoto a 433MHz". Es un sencillo sistema de "comunicación vía radio" con "módulos a 433MHz" y una pareja de "coder - decoder" "MC145026" y "MC145027" específicos para este tipo de aplicaciones. Es un sencillo sistema de control remoto a 433MHz en el que solo el TX transmite y el RX recibe. Sería por ejemplo lo que hace un mando a distancia de control remoto para abrir una puerta de garaje, encender una bomba, encender una sirena, etc.
Es muy comúnmente usado por muchos usuarios, los cuales a veces no saben como están hechos algunos modelos simples, como son estos. Pues bien, con esta nueva entrada os mostraré como se puede hacer un sistema como este.

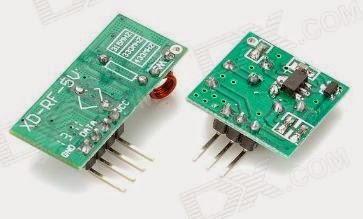

Módulos con los que estoy probando.
Valen poco menos que 3 euros la pareja .... Sí, sí .... solo eso!!!
Y estas son las protoboard con las pruebas y los circuitos funcionando.
(Perdonar que los esquemas estén hechos a mano, pero pasarlos a limpio con una aplicación como Orcad, Eagle o cualquier otra me lleva tiempo y como es algo que dejo para el final para poder seguir avanzando en otros proyectos, así pasa ..... Sinceramente, cuando pueda los pasaré todos a limpio, estos y los del resto del blog.)
Este es el transmisor:
Y su correspondiente esquema:
Y este otro el receptor:
Y su correspondiente esquema:
Por último os dejo un vídeo del sistema de control remoto funcionando, para que veáis como trabaja. Además en el mismo os muestro el encendido y apagado de una sirena de forma remota.
Espero que os guste.
..... ¡por ideas que no sea! ....
Un saludo.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------------------
